Rechner für DIY-Schubladen: Ermitteln Sie Schnittmaße und Position der Führungen

Perché usare un calcolatore per i cassetti?

Eine Schublade einzubauen scheint einfach zu sein, bis man sich mit den Millimetern auseinandersetzen muss. Zwischen der Dicke der Einfassung, dem erforderlichen Spielraum für die Teleskopschienen und der Berechnung der Fugen zwischen den Fronten lauert schnell ein Fehler.

Ich habe dieses Tool entwickelt, damit du ohne Bedenken vom Entwurf zum Zuschnitt übergehen kannst. Ganz gleich, ob du preiswerte Rollenführungen oder fortschrittliche Systeme wie Blum Under-mount verwendest – dieses Skript übernimmt die komplizierten Berechnungen für dich.

Materia | Drawer Pro

Come utilizzare il calcolatore correttamente

1. Prendi le misure del vano

Inserisci l’altezza e la larghezza interna del mobile (il “buco” dove andrà il cassetto). Usa un calibro o un metro di precisione.

2. Scegli il tipo di guida

Ogni guida ha bisogno del suo spazio (tolleranza):

  • Guide a rullino/Telescopiche: Richiedono circa 12.5mm – 12.7mm per lato.
  • Guide Under-mount: Scompaiono sotto il cassetto e richiedono meno spazio laterale (circa 7mm per parte), ma calcoli più complessi per il fondo.

3. Non dimenticare la bordatura

Se usi pannelli nobilitati o impiallacciati, il bordo aggiunge spessore. Se imposti 0.6mm nel calcolatore, lo script sottrarrà automaticamente 1.2mm dal totale del pezzo di legno da tagliare (0.6mm per lato). Questo ti garantisce che il frontale finito sia esattamente della misura che desideri.

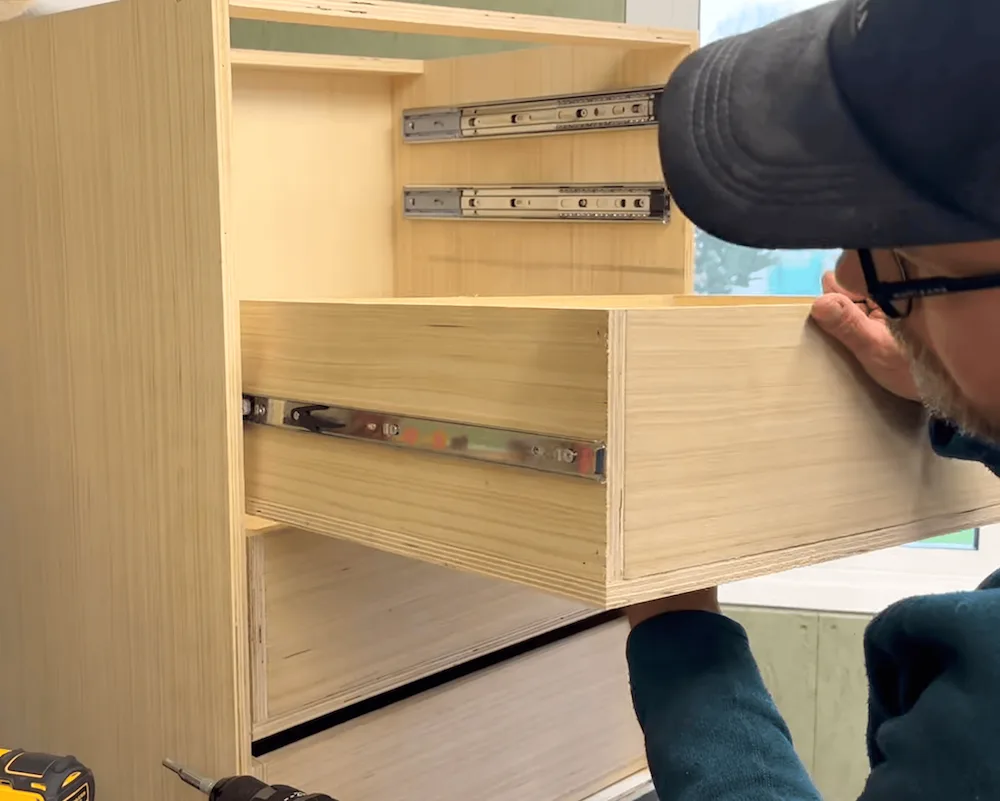

Die Schubladen des automatischen Rechners einbauen, damit keine Fehler mehr passieren

Guida al Montaggio: Cassa vs Mobile

Per far scorrere il cassetto senza sforzi, le due parti della guida devono essere perfettamente parallele e alla stessa altezza.

Auf dem Schubladenboden (dem beweglichen Teil)

As a rule, the part of the slide that is mounted on the drawer is installed flush with the bottom of the side panel.

  • Warum: Dies gibt dir einen festen Bezugspunkt und macht die Schublade stabiler.
  • Ausnahme (Unterbau): Wenn du Führungen vom Typ Blum Movento oder Tandem verwendest, wird die Führung nicht an der Seite verschraubt, sondern „umschließt“ den Schubladenboden. In diesem Fall musst du gemäß den technischen Datenblättern des Herstellers eine Aussparung in der Rückwand der Schublade anbringen.

Im Schrankinneren (der feste Teil)

Der Rechner hat dir die Höhe der Fahrspurmitte berechnet. So verwendest du sie:

  1. Markiere mit einem Bleistift die angegebene Höhe an den beiden Innenwänden des Schranks, beginnend vom Boden aus.
  2. Ziehe eine waagerechte Linie, die perfekt lotrecht ist.
  3. Positionieren Sie die Führung des Schranks so, dass die mittleren Löcher der Führung mit der von Ihnen gezogenen Linie übereinstimmen.
  4. Versatz: Die Führung darf nicht bündig mit der Außenkante des Schranks montiert werden, sondern muss um eine Dicke zurückversetzt werden, die der Frontstärke + 2 mm Sicherheitsabstand entspricht. Wenn Ihre Front beispielsweise 20 mm dick ist, befestigen Sie die Führung 22 mm von der Außenkante entfernt.

Tipps von Materia Woodcraft für perfekte Schubladen

  • Die Rechtwinkligkeit ist entscheidend: Wenn das Möbelstück nicht perfekt rechtwinklig ist, klemmen die Führungen. Überprüfe vor der Montage immer die Diagonalen des Fachs.
  • Vorbohren: Verwende für die Schrauben der Führungen immer einen Zentrierbohrer oder bohre ein kleines Vorloch. Wenn die Schraube das Holz beim Eindrehen seitlich „zieht“, verschiebt sich die Führung um einen Millimeter und die Schublade sitzt nicht mehr gerade.
  • Die 70-Prozent-Regel: Für ein ausgewogenes Erscheinungsbild sollte die Höhe des Schubladeninneren etwa 70–80 % der Höhe der Frontblende betragen.
